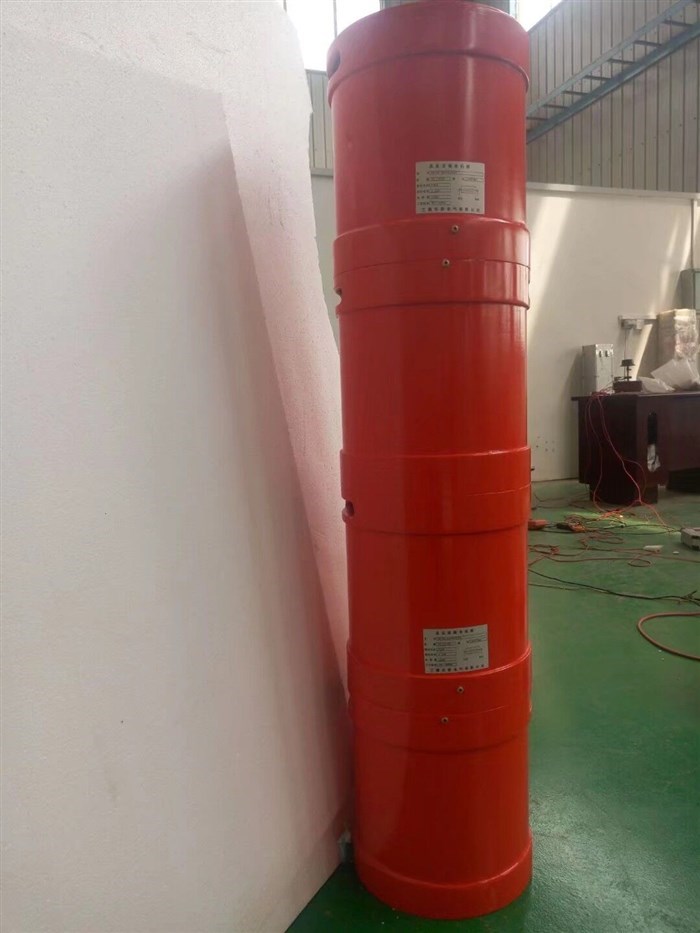

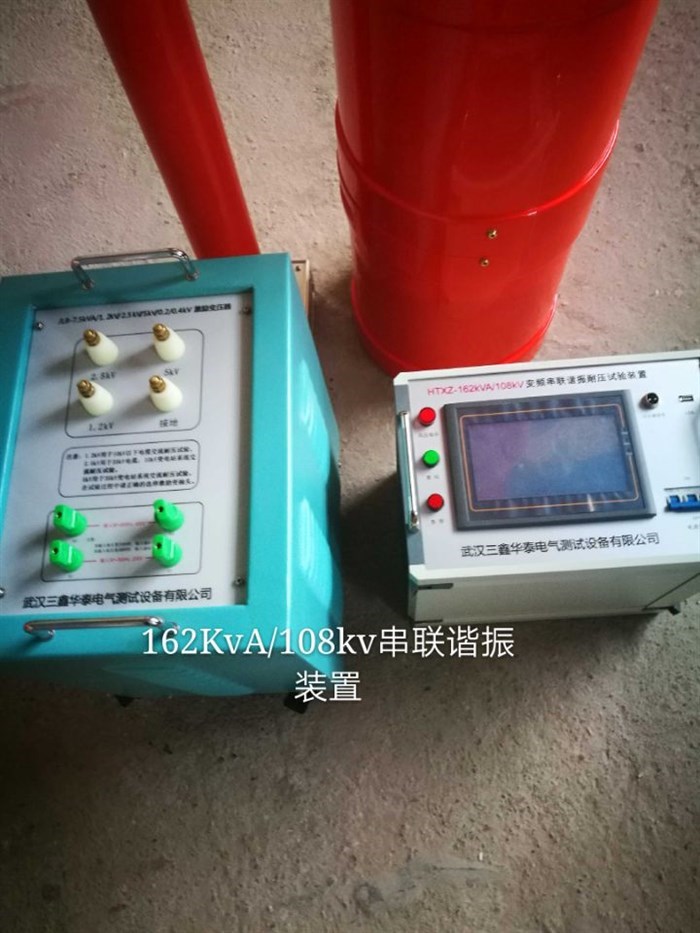

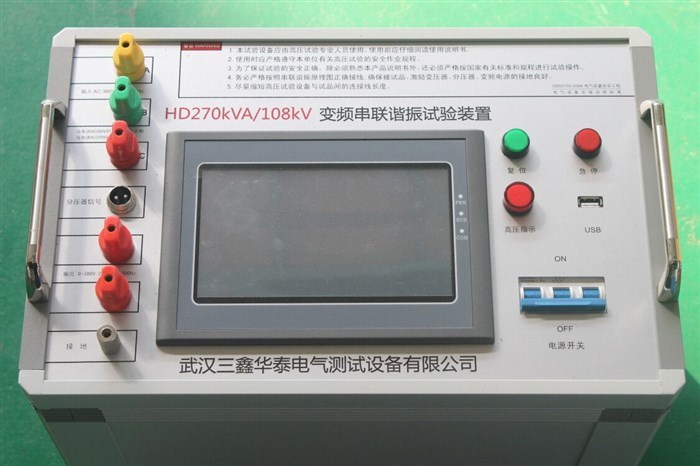

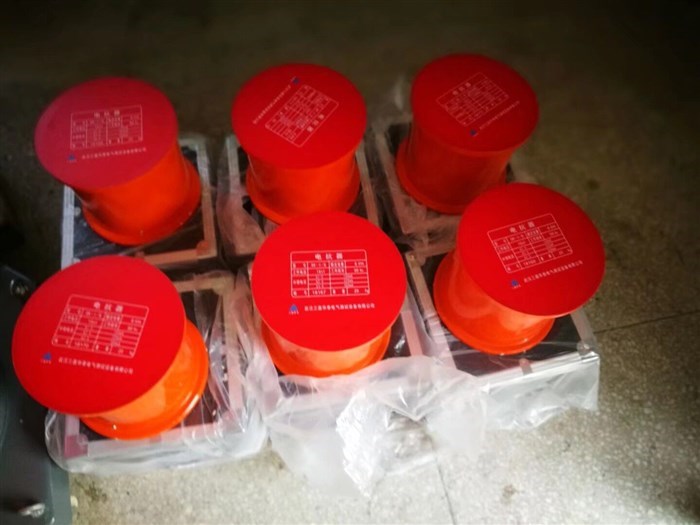

YDX-270kVA/270kV 变频串联谐振耐压试验装置
一、系统执行标准
GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件
第6部分：高压谐振试验装置》
JB/T9641-1999 《试验变压器》
GB10229 《电抗器》
GB/T.311-1997 《高压输变电设备的绝缘与配合》
DL/T846-2004 《高电压测试设备通用技术条件》
GB4793-1984 《电子测量仪器安全要求》
GB2900 《电工名词术语》
GB4208 《外壳防护等级》
GB191 《包装贮运标志》
GB/T16927-1997 《高电压试验技术》
二、工作环境
1.环境温度：－150C –40 0C;
2.相对湿度：≤90%RH;
3.海拔高度: ≤3500米；
三、装置主要适用范围
1、满足300mm2,10kV 电缆交流耐压试验，长度3km，电容≤1.126uF,试验频率30~300Hz,试验电压U≤22kV，试验时间≤5min。
2、满足300mm2,35kV 电缆交流耐压试验，长度1km，电容≤0.1945uF,试验频率30~300Hz,试验电压U≤52kV，试验时间≤60min。
3、满足300mm2,110kV 电缆交流耐压试验，长度0.2km，电容≤0.0294uF,试验频率30~300Hz,试验电压U≤128kV，试验时间≤60min。
4、满足63MVA/110kV以下变压器交流耐压试验，电容≤0.015uF,试验频率45~65Hz,试验电压U≤160kV，试验时间≤1min。
5、满足110kV及以下电压等级GIS,开关,互感器等变电站电气设备交流耐压试验，试验频率30~300Hz,试验电压U≤265kV，试验时间≤1min。
四、系统技术规范及性能
4.1 系统技术参数
4.1.1 额定输出电压： 0～270kV
4.1.2 谐振电压波型： 正弦波，波形畸变率＜1.0%
4.1.3 大被试品电流； 1A
4.1.4 大试验容量： 270kVA
4.1.5 输出频率： 30～300Hz
4.1.6 工作时间： 满功率输出下，连续工作时间60min
4.1.7 品质因素： 30～90
4.1.8 输入工作电源： 单相220V或三相380V±10%，50Hz
4.1.9 环境温度： －15℃～+40℃
4.1.10 相对湿度： ＜90RH%，无凝露状况
