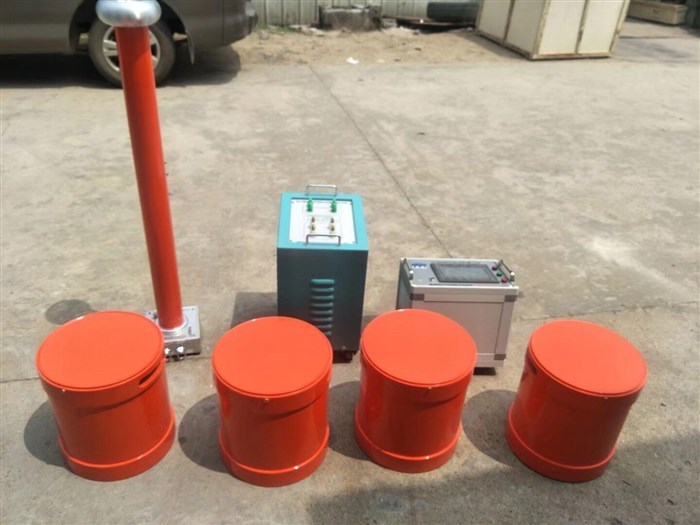

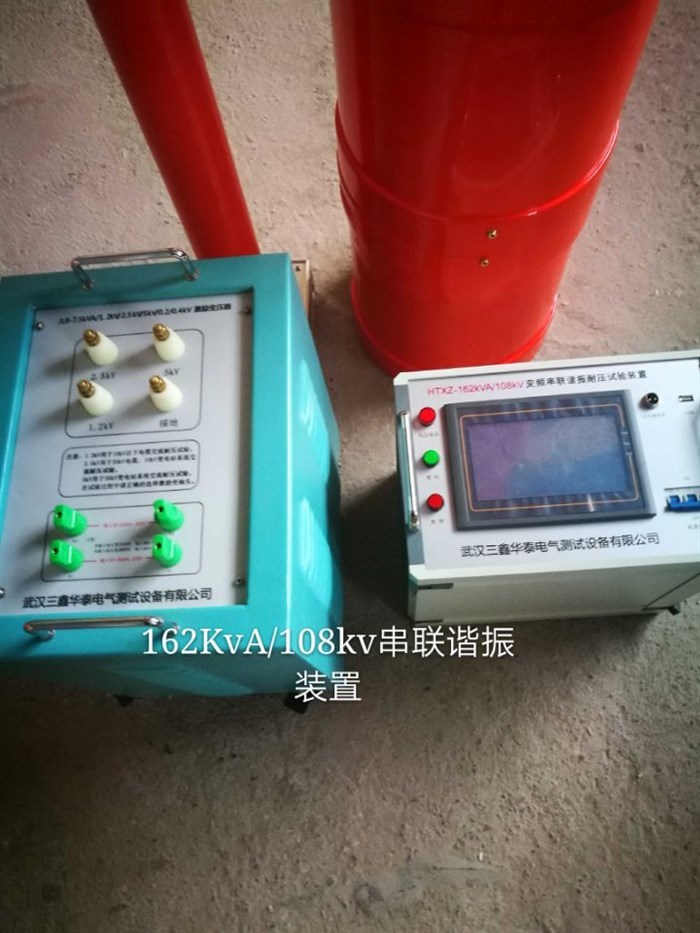

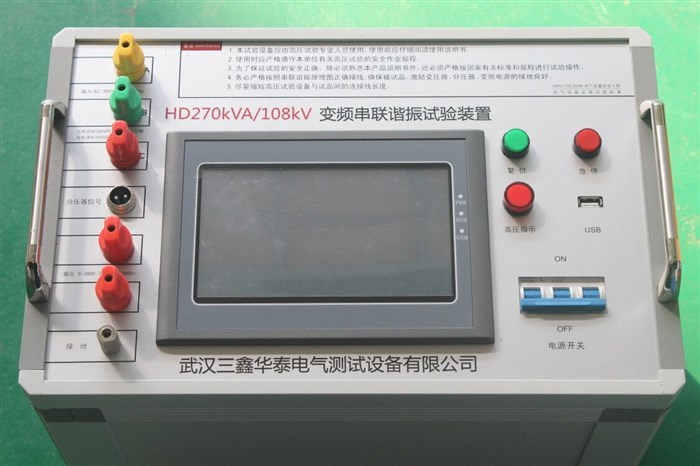

变频串联谐振耐压试验装置<
一、被试品对象及试验要求
1. 35kV/300mm2电缆500m，试验频率为30-300Hz,试验电压52kV。
2. 35kV/31500kVA电力变压器的交流耐压试验，试验频率为45-65Hz,试验电压68kV。
3. 10kV/120mm2电缆2000m，试验频率为30-300Hz,试验电压22kV。
4. 35kVPT，CT，开关、母线等设备交流试验试验，试验频率30-300Hz，试验电压不超过95kV。
5. 10kV开关，绝缘子及母线交流耐压试验，试验频率为30-300Hz,试验电压不超过42kV。
二、工作环境
1．环境温度：－250C –45 0C;
2．相对湿度：≤80%RH;
3.海拔高度: ≤2500米；
三、装置主要技术参数及功能
1.额定容量：108kVA；
2.输入电源：380V电压，频率为50Hz；
3.额定电压：27kV；108kV
4.额定电流：4A；1A
5.工作频率：30-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8.温升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
9．保护功能： 对被试品具有过流、过压及试品闪络保护测量精度：系统有效值1.5级；
