功能特点

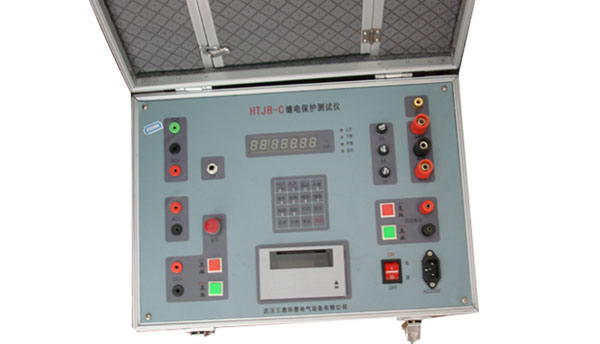

　　●HTJB-C型继电保护测试仪采用单片微机技术，由自动同期数字毫秒表，逻辑控制单元，多功能数显单元，高精度数据采集及处理单元，电流、电压输出单元，过载及超量程保护单元等部分组成，自动打印及显示，测试过程全自动，

●本机可测试各种交直流、电流、电压、中间、自保持, 信号等多种单个继电器及整组继电保护屏，可测试各种继电器的吸合电压（电流）值,释放电压（电流）值，各种触头（常开、常闭、转换、延时）的吸合时间和断开时间，均自动测试三次并储存数，并自动计算三次均值的返回系数且打印, 可重复显示及打印测试结果。

●本机可方便地测试重合闸继电器的各项参数。本机附有测频、测相功能，可测量电流，电压的频率(显示一个周期的时间，即周期)及二个信号之间的相位差（时间）。

●本机设有两个独立的通道，均与本机其它输出绝缘，可方便地测量带电接点，满足继电器的在线测试，接线简单，安全。

●本机采用了精密的计时基准(１０微秒)及长达100小时的计数器，所以可单独作为精密毫秒计取代传统的秒表。

●本机采用了微机控制， 面板上仅有16个触摸开关，就可方便的完成各种测试功能，改变了老式继保仪关断电源，切换多个开关，才能转换电源种类的弊病，操作简单。本机还设有自检，报错功能，极大地方便了检查、维修。

●本机设有全面的自检，自我保护功能，开机后本机立即投                入自检，在过载和过量程时，保护电路将快速切断输出并发出声、光提醒，极大地降低了因误操作带来的不必要损失。

    ●本机智能化程度高，仅按一个键，即可测出通用继电器的全部参数，并自动打印全部数据，使您从繁锁的测试操作中解脱出来。

●本机显示屏有功能显示单元，从显示屏上能清楚的反映本机的工作状态。

    ●本机打印的数据全部使用汉字，如“吸合电压”、“断开电压”、“常开吸合时间”等。

●测量交流“带电接点”，本机由微机通过特殊电路判断是交流过零还是触头动作，使测试准确无误

主要技术参数

　交流电压输出

　　● 0～250V连续可调，大输出容量600VA,过量程保护260V，误差为±1％。

交流电流输出

　　●0～50A，0～100A连续可调，误差为±1％。

　　●0～50A时，开路电压10V。

　　●0～100Ａ时，开路电压5Ｖ。过载保护动作电流120A。

　直流电压输出

　　● 0～250V连续可调，大电流2A，过量程保护260V,过载保护动作电流2.1A±5%。纹波系数S≤0.1％

　直流电流输出

　　●0～200mA　0～5 A连续可调，误差为±1％。

　　●0～200mA时，开路电压48V，过载保护动作电流230mA。

　　●0～5A时，开路电压24V,过载保护动作电流5.2A。

　直流电压固定输出

　　●单独输出110V或220V时,电流可达2.5A，但和交流电压电流，直流电压同时输出时。其总容量不能超过600VA。

　数字毫秒表

　　●大量程：100小时

　　●分辨率：0.1毫秒

　　●精　度：0.1％±1个字

　仪表准确度采用四位半A／D转换,精度0.1％读数±1个字
