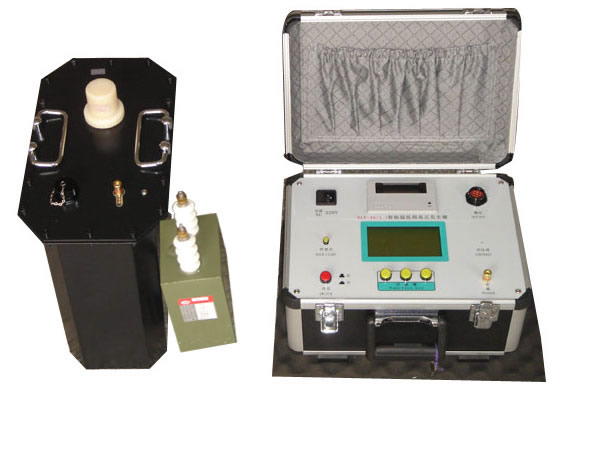

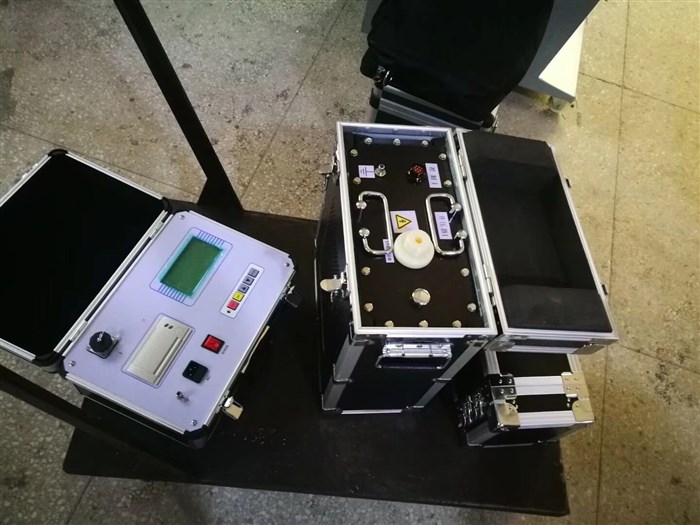

0.1Hz超低频高压试验装置

VLF 系列0.1HZ超低频绝缘耐压试验装置说明书下载.rar
功能特点

●0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一

●采用微机控制，升压、降压、测量、保护完全自动化。大屏幕液晶显示，且能显示输出波形、打印试验报告

●电流、电压、波形数据均直接从高压侧采样获得，数据准确。

●具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

●具有过流保护功能，设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

●高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

●由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

主要技术参数

型号

额定电压

带载能力

重量

用途

VLF-30

30kV

（峰值）

0.1Hz,≤1.1μF

控制器：4㎏

升压体：25㎏

尺寸：长*宽*高

323*174*323

10kV电缆、发电机等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

VLF-40

40kV

（峰值）

0.1Hz,≤1.1μF

控制器：5㎏

升压体：30㎏

尺寸：长*宽*高

357*208*343

13.8kV电缆、发电机等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

VLF-50

50kV

（峰值）

0.1Hz,≤1.1μF

控制器：6㎏

升压体：45㎏

尺寸：长*宽*高

357*210*365

15.75kV电缆、发电机等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

VLF-60

60kV

（峰值）

0.1Hz,≤1.1μF

控制器：6㎏

升压体：50㎏

尺寸：长*宽*高

357*220*370

18kV电缆、发电机等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

VLF- 80

80kV

（峰值）

0.1Hz,≤1.1μF

控制器：8㎏

升压体：90㎏

尺寸：长*宽*高

357*240*390

35kV电缆、发电机等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF
